Introdução
Você já se perguntou qual tipo de levantamento topográfico é necessário para o seu projeto? Esta é uma dúvida comum entre proprietários rurais, construtoras e incorporadoras que precisam iniciar obras ou regularizar imóveis. A escolha incorreta pode resultar em custos desnecessários ou, pior ainda, em problemas legais futuros.
Cada modalidade de levantamento possui finalidades específicas, precisões diferentes e custos variados. Com nossa vasta experiência, podemos afirmar que compreender essas diferenças é fundamental para tomar a decisão correta e otimizar seus investimentos.
Neste artigo, você descobrirá as características técnicas de cada tipo de levantamento, suas aplicações práticas e qual escolher para diferentes situações, sempre baseado nas normas e legislação vigente.
O que é um Levantamento Topográfico?
Um levantamento topográfico é o processo de medição e representação das características naturais e artificiais de uma porção da superfície terrestre. Segundo a NBR 13133:1994, trata-se de um conjunto de operações que visa determinar as posições relativas de pontos na superfície da Terra.
Componentes Básicos de Qualquer Levantamento

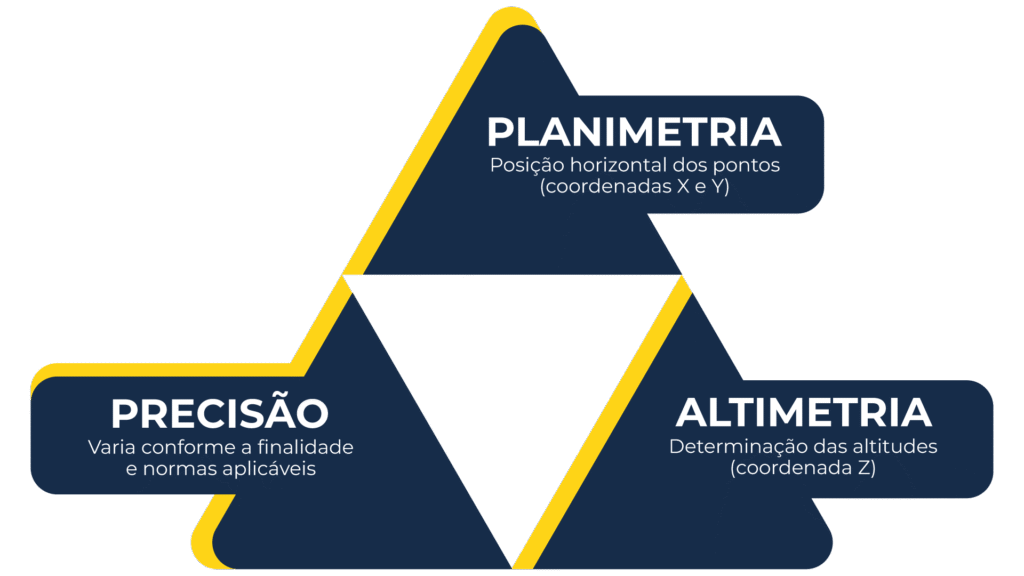

Todo levantamento topográfico possui 3 elementos fundamentais:
Dica Geographic: A escolha do tipo de levantamento deve sempre considerar o objetivo final do projeto. Um levantamento mais simples pode ser suficiente para estudos preliminares, enquanto projetos executivos exigem maior precisão.

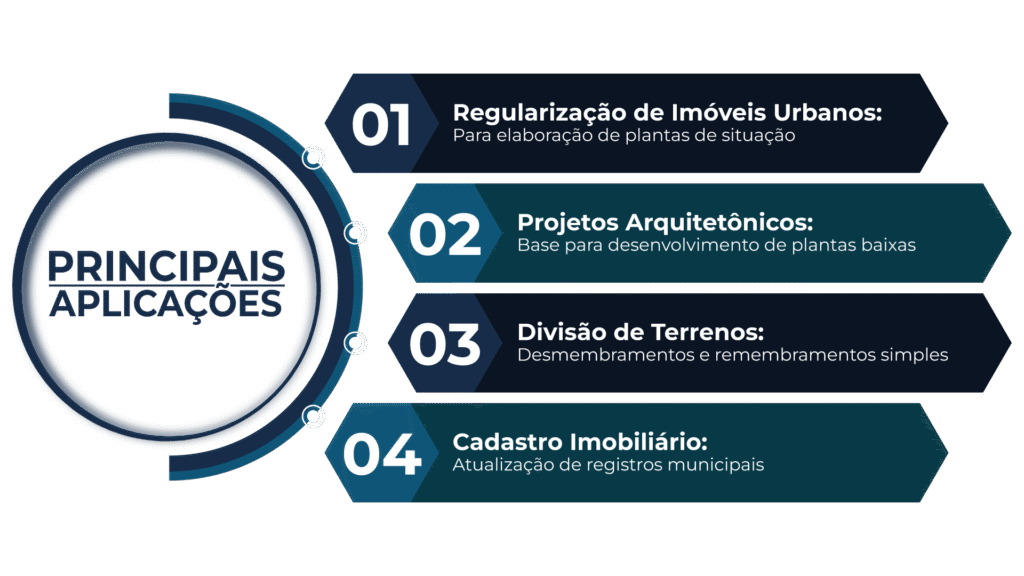

Levantamento Planimétrico: Focado na Posição Horizontal

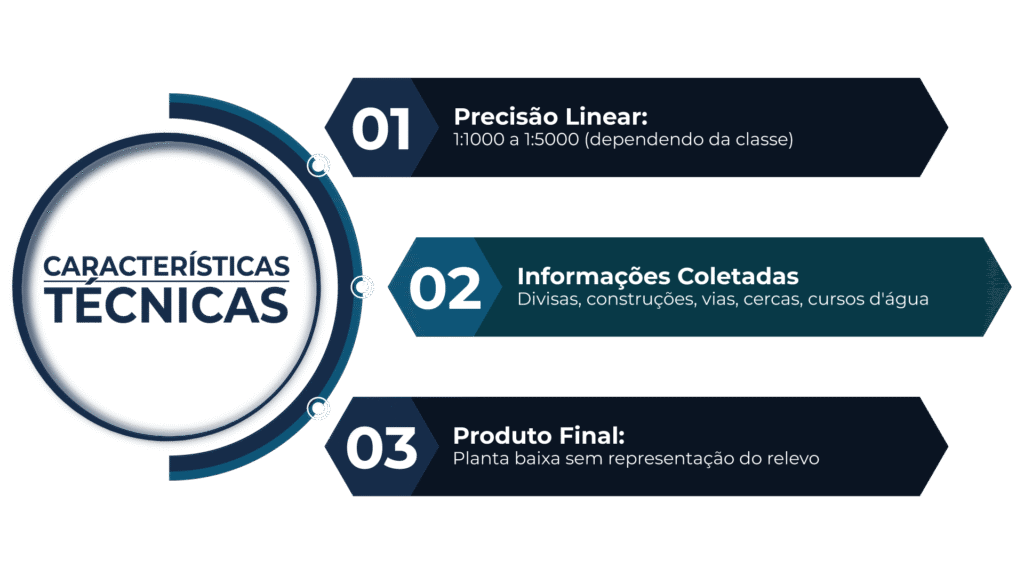

Características Técnicas

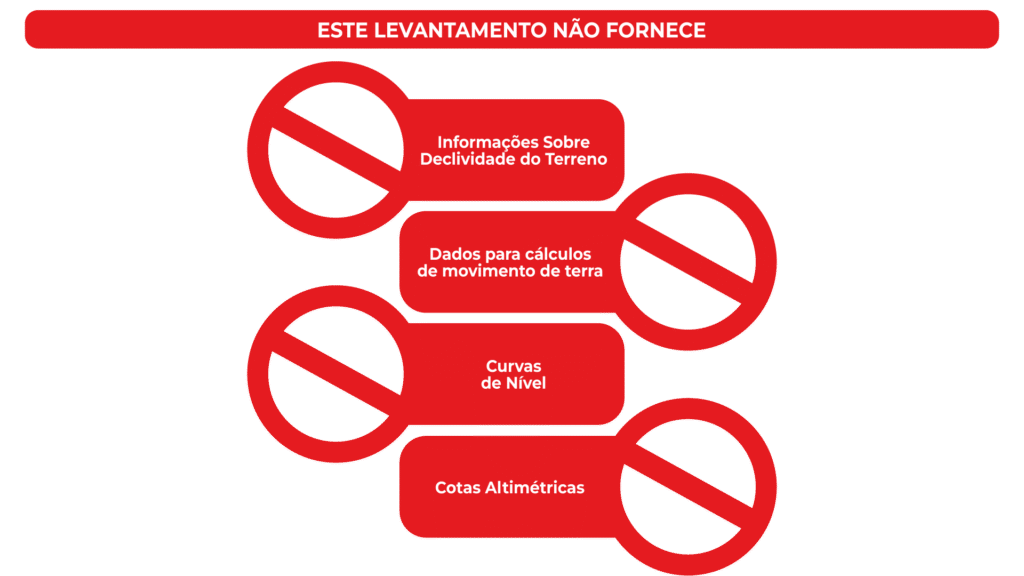

O levantamento planimétrico determina exclusivamente as posições horizontais dos elementos do terreno. Conforme a NBR 13133, este tipo de levantamento apresenta:

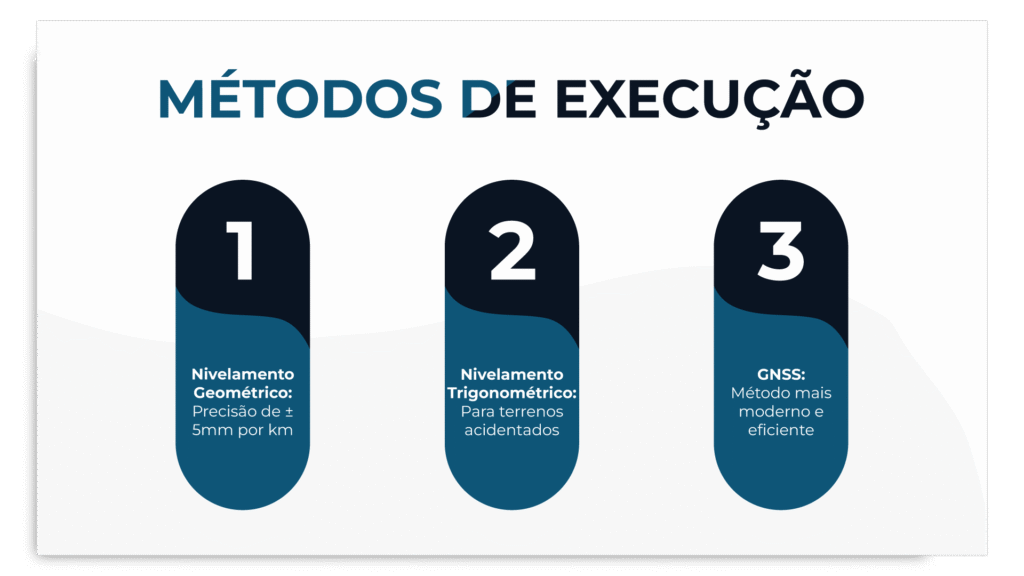

Levantamento Altimétrico: O Relevo em Foco
Definição e Características
O levantamento altimétrico determina as altitudes e desníveis do terreno. Raramente executado isoladamente, geralmente complementa outros tipos de levantamento.
Levantamento Planialtimétrico: A Solução Completa
Características Técnicas Detalhadas

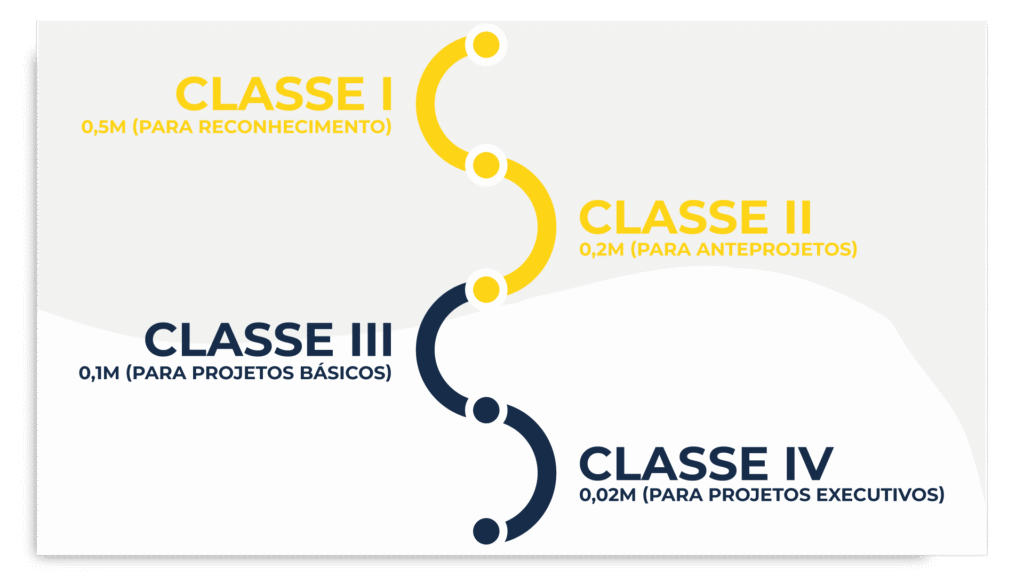

O levantamento planialtimétrico combina planimetria e altimetria, oferecendo representação tridimensional completa do terreno. Segundo a NBR 13133, as tolerâncias variam conforme a classe:

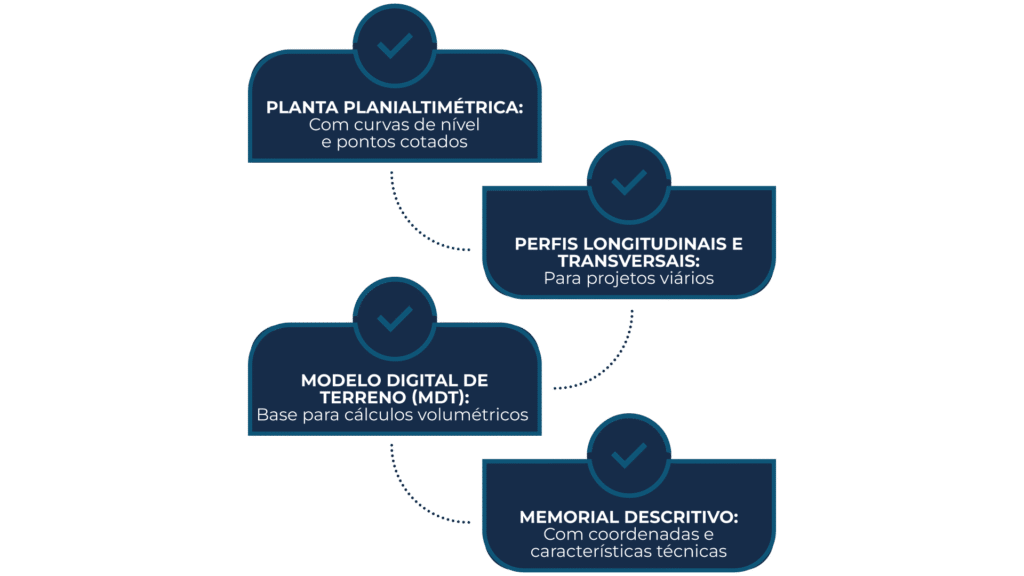

Produtos Técnicos Gerados
Aplicações Profissionais
Para Construtoras e Incorporadoras:
- Projetos de loteamentos completos
- Cálculo preciso de movimentação de terra
- Projetos de infraestrutura (água, esgoto, energia)
- Estudos de impacto e drenagem
Para Proprietários Rurais:
- Projetos de irrigação e drenagem
- Planejamento de cultivos em terrenos inclinados
- Construção de estradas rurais internas
- Projetos de conservação do solo
Levantamento Cadastral: Além da Topografia
Definição Abrangente
O levantamento cadastral vai além dos aspectos topográficos, incluindo informações jurídicas, econômicas e sociais do imóvel. É regulamentado pela Lei 10.267/01 para imóveis rurais e pelo Estatuto da Cidade para áreas urbanas.
Informações Coletadas
Dados Técnicos:
- Coordenadas georreferenciadas (SIRGAS 2000)
- Área total com precisão posicional
- Confrontantes e divisas
- Benfeitorias e características físicas
Dados Jurídicos:
- Proprietário atual
- Registro imobiliário
- Situação legal do imóvel
- Restrições e servidões
Dados Econômicos:
- Valor venal do imóvel
- Classificação fiscal
- Potencial de uso da terra
Diferenças do Georreferenciamento

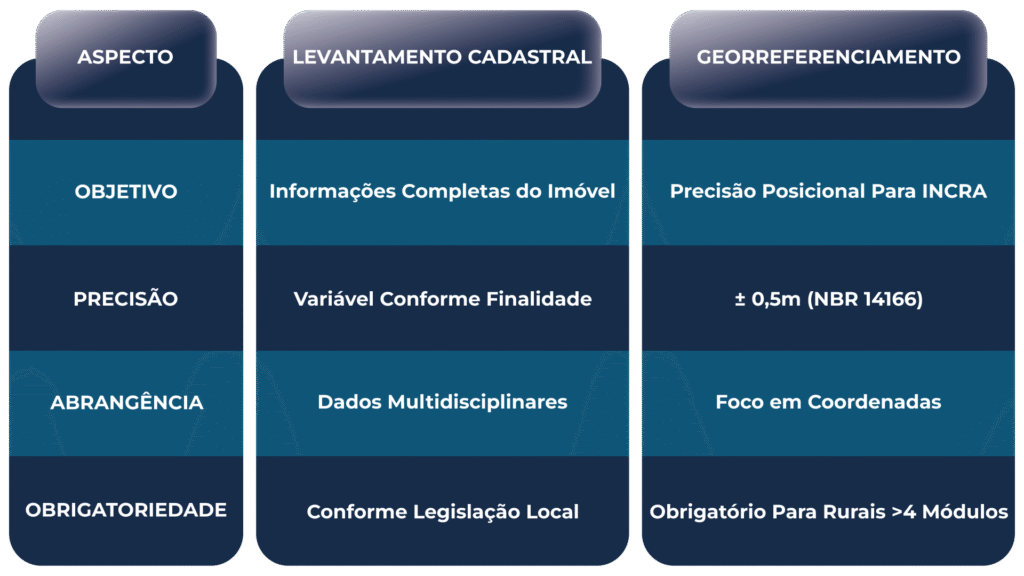

É importante distinguir o levantamento cadastral do georreferenciamento:
Como Escolher o Tipo de Levantamento Ideal
Matriz de Decisão por Finalidade
Para Regularização Imobiliária:
- Urbana simples: Levantamento planimétrico
- Rural ou complexa: Levantamento cadastral completo
- Com questões de divisa: Planialtimétrico para análise completa
Para Projetos de Construção:
- Residencial térrea: Planimétrico pode ser suficiente
- Edifícios ou condomínios: Planialtimétrico obrigatório
- Infraestrutura urbana: Planialtimétrico com alta precisão
Para Atividades Agropecuárias:
- Cultivos em área plana: Levantamento planimétrico
- Projetos de irrigação: Planialtimétrico essencial
- Regularização no INCRA: Cadastral com georreferenciamento
Análise Custo-Benefício
Dica Geographic: Investir em um levantamento mais completo inicialmente pode evitar custos adicionais futuros. Muitas vezes, clientes precisam complementar levantamentos simples quando os projetos evoluem.

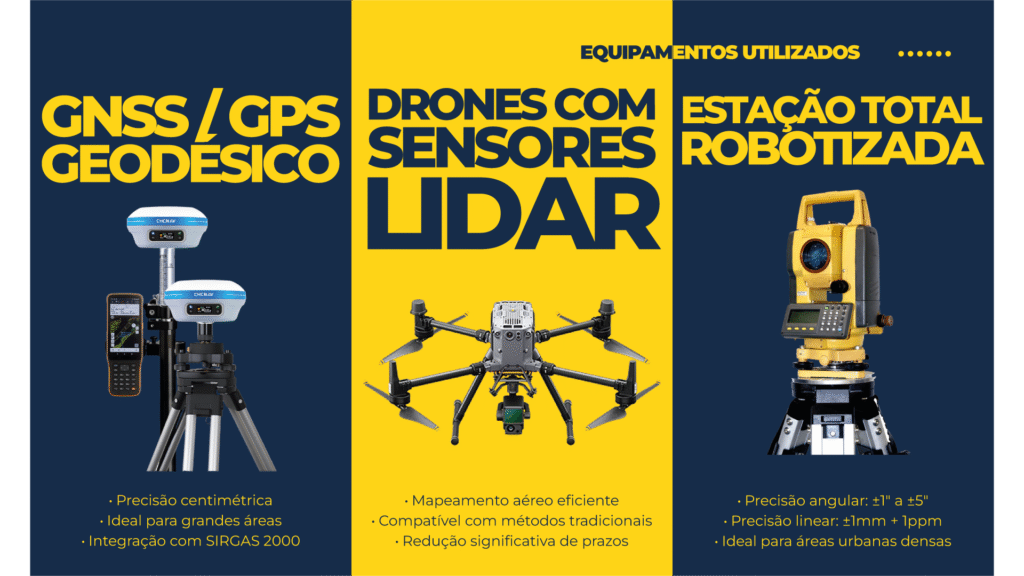

Tecnologias Modernas em Levantamentos
Processamento e Entrega
Todos os levantamentos são processados em software especializado (AutoCAD Civil 3D, DataGeosis, Topograph) e entregues em formatos digitais compatíveis com:
- Programas CAD (.dwg, .dxf)
- Sistemas GIS (.shp, .kml)
- Formatos de intercâmbio (.xml, .pdf)
Aspectos Legais e Normativos
Responsabilidade Técnica
Todo levantamento topográfico deve ser executado por profissional habilitado com:
- Registro ativo no CREA
- ART (Anotação de Responsabilidade Técnica) recolhida
- Assinatura digital certificada (quando aplicável)
Normas ABNT Aplicáveis
- NBR 13133:1994: Execução de levantamento topográfico
- NBR 14166:2013: Rede de referência cadastral municipal
- NBR 13.142:1999: Desenho técnico – Dobramento de cópia
Validade e Arquivamento
- Levantamentos urbanos: Validade conforme legislação municipal
- Levantamentos rurais: Atualizações a cada 3-5 anos recomendadas
- Arquivo técnico: Manter por no mínimo 20 anos (Código Civil)
Conclusão
A escolha do tipo de levantamento topográfico adequado é fundamental para o sucesso de qualquer projeto imobiliário ou rural. Cada modalidade possui características específicas que atendem diferentes necessidades e orçamentos.
O levantamento planimétrico oferece solução econômica para projetos simples, enquanto o planialtimétrico fornece dados completos para projetos complexos. Já o levantamento cadastral vai além dos aspectos técnicos, incluindo informações jurídicas essenciais para regularização.
Como profissional da área, recomendo sempre consultar um Engenheiro Agrimensor antes de definir o tipo de levantamento. Uma análise técnica prévia pode otimizar custos e garantir que todas as necessidades do projeto sejam atendidas.
Entre em contato conosco para um orçamento personalizado. Nossa equipe técnica está pronta para orientar você na escolha do levantamento ideal para seu projeto.
